Een groot voordeel van de All Weather geluidsscherm panelen is dat ze ook gebruikt kunnen worden als tijdelijk geluidsscherm. Na gebruik voor een project kunnen ze eenvoudig worden gedemonteerd en worden opgeslagen voor de volgende klus. De panelen zijn licht van gewicht een eenvoudig te monteren. De panelen worden toegepast in de off-shore industrie, industrie en bij projecten waar tijdelijke afscherming gewenst is. De nieuwe versie van de All Weather geluidspanelen is de versie die ‘orkaan bestendig is’ (New “Hurricane” Version tested to withstand 270 MPH / 434 KPH wind load)

All Weather Sound Panels® quiet Generator noise

Zelf is de woestijn hitte toepasbaar. De generatoren krijgen ondanks de bereikte geluidsdemping van 50% nog voldoende koeling met “All Weather Sound Panels®”

Wegverkeerslawaai niet alleen afgeschermd maar ook bijna volledig geabsorbeerd en niet gereflecteerd naar de andere zijde van de weg!

All Weather Sound Panels® houdt het geluid weg van deze nieuwe koelbanken nabij een school

All Weather geluidspanelen zorgen voor industrieele geluidsbeheersing op deze offshore olie platforms, de panelen zijn volledig afstemd op de speciale eisen bij deze olie platforms.

Geluidsdemping bij een pompstation ter voorkoming van geluidsoverlast

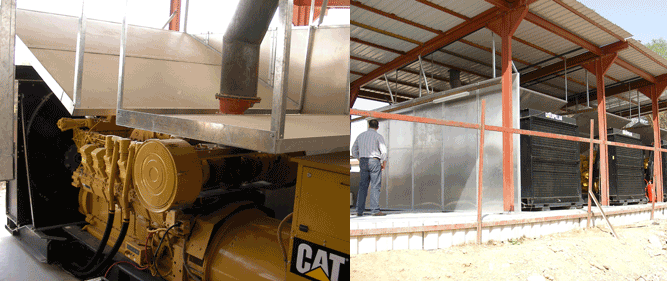

Geluidsisolatie voor mobiele diesel generators welke wereldwijd worden toegepast

Geluidsisolerende panelen dempen het geluid van deze koelbanken om te kunnen voldoen aan de geluidseisen uit het Activiteiten Besluit

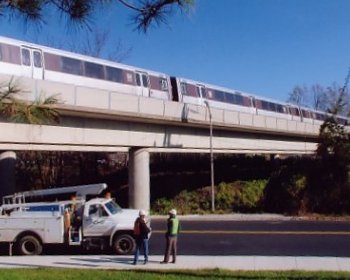

All Weather geluidspanelen voor geluidsdemping van het geluid van openbaar vervoer systeen in Washington D.C. (USA), onderhoudsvrij jaar na jaar

Indien er een traditioneel geluidsscherm zou zijn gebruikt i.p.v. de geluidsabsorberende All Weather panelen dan zou het geluid via reflecties tegen het treinstel toch over het geluidsscherm buigen.

Akoestische geluidsabsorberende panelen worden al jaren gebruikt voor het succesvol oplossen van geluidsoverlast in allerlei soorten indoor omgevingen, voor het verlagen van trillingen, muziek beter laten klinken, beter verstaanbaar worden en het veiliger maken van een werkomgeving.
Maar omdat al deze panelen gemaakt zijn voor gebruik binnenshuis zullen ze niet bruikbaar zijn in een omgeving waarin ze worden blootgesteld aan weerveranderingen zoals luchtvochtigheid en zonlicht. De panelen zullen gaan rotten, schimmelen en verkleuren onder invloed van het zonlicht.

Nu zijn er echter ‘Acoustiblok All Weather Sound Panels” die speciaal ontworpen zijn om bestand te zijn tegen de meest zware weersomstandigheden en gebruik kunnen worden in de meest extreme industriële omgevingen. Ze zijn bestendig tegen water, vocht, vochtige zoute lucht of zout wate, vuil, stof, constante ultraviolette verlichting, chloorlucht, vet, corrosie, en de meeste agressieve chemicaliën zijn geen probleem voor deze Panelen. Acoustiblok’s outdoor sound panels zijn schoon te maken door ze met water te besproeie, zijn erg duurzaam en bruikbaar in honderden toepassingsgebieden. De panelen hebben een ongelofelijke NRC van 1.00 (Noise Reduction Coefficient), Riverbank Acoustical lLabotories test resultaten.

Extreem stoffige omstandigheden kunnen normaal gesproken de akoestische werking van een geluidsabsorptiesysteem danig verslechteren. Het Industrial & Hurricane model uit de serie van de All Weather Sound Panels zijn te leveren met een akoestisch transparant rvs stof filter, waardoor deze panelen in allelei verschillende omgevingen toch gebruikt kunnen worden. De Acoustiblok Panels zijn zeer duurzaam en momenteel in gebruik bij het Leger van de VS in het Midden Oosten

De geluidspanelen zijn niet alleen geluidsabsorberend, maar ook geluidswerend. De panelen nemen dus niet alleen het geluid op, maar ozrgen er ook voor dat het geluid niet door het paneel heen verplaatst kan worden. Een duidelijk voordeel ten opzichte van conventionele ‘geluidabsorberende panelen’. Deze panelen hebben een goede geluidsabsorberende werking maar houden het geluid niet tegen. De panelen hebben een extreem hoge STC van 30 (Sound Transmission Class), doordat de Panelen een grote hoeveelheid Acoustiblok materiaal bevatten.

Het moeilijkste gedeelte van geluidsoverlastoplossingen zijn de lage frequenties (30 – 100 hZ) de vervelende Bass in muziek is ongeveer 40-80 hZ. Conventionele geluidswerende oplossingen hebben een zeer geringe geluidsisolerende werking onder de 100hZ. Door het inbouwen van Acoustiblok materiaal zullen de Panels wel degelijk een geluidswerende werking hebben voor geluid onder de 100hZ (zie test resultaten). Deze zijn zeer goed voor zeer moeilijke geluidswering.

Andere Toepassingen

Hier een aantal van de vele toepassingsmogelijkheden van de ‘Acoustiblok All Weather Sound Panels®Pat Pend

  • Snelweg
  • Mass Transit
  • Rangeertereinen
  • Air Conditioners
  • Sporthallen
  • Booreilanden
  • Marine Schepen
  • Auditoria
  • Industriele Machine Parken
  • Scholen
  • Ziekenhuizen
  • Stadions
  • Kerkekn
  • Keukens
  • Kennels
  • Motorlawaai
  • Transport toepassingen
  • Machine test omgeving
  • Schietbanen
  • Dierentuinen
  • Opname Studio’s
  • Circuits
  • Elektriciteitscentrales
  • Metrolijnen
  • Afgravingen
  • Vliegvelden
  • Straatlawaai
  • Justitiele inrichtingen
  • Kinderopvang
  • Zwembadomgeving
  • Bouwplaatsen
  • Bedrijfsvoertuigen
  • Restaurants

Hurricane Versie

De nieuwe “Hurricane” Model All Weather Sound Panels ®Pat Pend zijn net zo stevig als de olieplatformen waar ze vooer het eerst toegepast werden.. Doordat op de boorplatformen 24/7 gewerkt wordt en de omstandigheden op een platform zeer extreem zijn waren er panelen nodig die nog meer konden weerstaan dan de standaard All Weather Sound Panels.

Terwijl er nog steeds een NRC gehaald wordt met een maximum van 1, en de hoge STC gehaald wordt door het verwerkte Acoustiblok materiaal, zijn de bijkomende voordelen van het Hurricane model:

  • Bestand tegen windsnelheden tot 435 km/u , 918kg/m2)
  • UL Std 723 fire tested: Vuurverspreiding = 0, rookontwikkeling = 0
  • Zeer duurzaam in extreme omgevingen.
  • Akoestisch transparant stof filter beschikbaar waar het nodig is. zoals in woestijnomgevingen, Midden Oosten en industriele toepassingen.
  • Gehard staal 1.016mm corrosie bestendig geperforeerd aluminium voorkant die zeer tegen scherpe voorwerpen kan.
  • Gehard staal 0.813mm corrosie bestendig massief aluminium achterkant zorgt nog steeds voor een zeer hoge STC, en zorgt voor brandveiligheid, en meer duurzaamheid. s
  • Thermisch gehard 3.175mm) corrosie bestendig aluminium frame zorgt voor extra stevigheid en stijfheid.
  • De nieuwe Heavy Duty Panelen hebben geen ongemakkelijek uitsteeksel of iets dergelijks, waardoor ze zeer handzaam zijn te vervoeren. Er zijn gemakkelijk 50 panelen te stapelen die maar 3m hoog zijn.
  • de panelen kunnen gemakkelijk bevestigd worden aan muren of tussen H-balken. Wanner de panelen tijdelijk gebruikt worden kunnen ze gemakkelijk met metalen tiewraps gemonteerd worden.
  • Er zijn specialeT- balken leverbaar waar de panelen exact in passen.

De afmetingen zijn 51mm x 1.219m x 2.438m, gewicht 47kg – zie specificaties [PDF] voor volledige afmetingen en toleranties

Acoustiblok “HURRICANE” Sound Panels worden gebruik voor het stiller maken van oliepompen in het westen van Texas (zie boven). Acoustiblok heeft de pompen ‘STIL’moeten maken. Achtien panelen werden in twee dagen gemonteerd waardoor degeluidsoverlast drastisch gereduceerd werd.

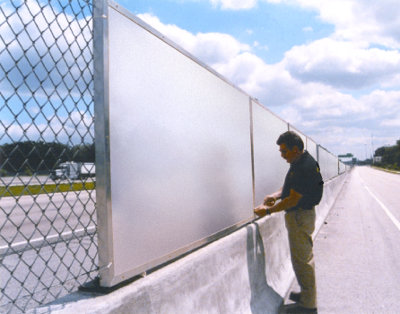

Wegverkeerslawaai overlast

Omdat leefomgevingen steeds dichter op elkaar komen te staan en dit verkeersgeluidoverlast met zich mee brengt, komt er een steeds grotere vraag naar het afschermen van bewoonde gebieden van het verkeerslawaai. Er zijn verschillen mogelijkheden beschikbaar maar deze zijn erg duur en het zijn vaak blijvende oplossingen.

Terwijl betonnen muren een een eerste barierre vormen voor de eerste geluidsgolf, heeft het geen geluidsabsorberende werking. Bijna al het geluid wordt gereflecteerd waarna het weer weerkaatst op auto’s e.d. Daardoor wordt de geluidsoverlast maar gedeeltelijk weggenomen. Hierdoor heeft het dus geen goede eigenschappen voor het elimineren van verkeersgeluid in een woonomgeving.

Het probleem kan worden opgelost door aan beide zeiden van de weg Acoustiblok Panels te plaatsen. De panelen zijn bestendig tegen allerlei weerinvloeden en in verschillende kleuren leverbaar.

Er goed voor permanent of tijdelijk gebruik. Ze zijn gemakkelijk schoon te maken en bestendig tegen oplosmiddelen en chemicalien. Ze zijn UL getest met vuurverspreiding en rookontwikkeling =0

Installatie is zeer makkelijk op bestaand hekwerk, of bestaand metselwerk. Mochten de panelen bestand moeten zijn tegen hoge windsnelheden, dan kunnen ze gemakkelijk gemonteerd worden met een I-profiel.

U zult versteld staan vna de geluidsreductie die deze panleen met zich mee brengen. Ook de gemakkelijke montage zal weinig kosten opleveren. Ook het verplaatsen vna de panelen naar een nieuwe bestemming kan zonder gebruik van speciaal gereeedschap of gespecialiseerde montagebedrijven.

Outdoor HVAC / Chiller noise

SCHOOL AC CHILLER NOISE POLLUTION PROBLEM
REDUCED BY ACOUSTIBLOK ALL WEATHER SOUND PANELS®

De Ida Stewart School in Brandenton, Florida, kregen te maken met een probleem waar meerdere scholen mee kampen. Door het vernieuwen van oude airconditioners nam de herrie en de overlast ernstig toe.

De airconditioners vernieuwen leverde een aanzienlijke economische besparing op, maar de geluidsoverlast voor speelterrein en woonomgeving nam ernstig toe. Hierdoor veroorzaakte de school meer geluid dan was toegestaan.

Eerst hebben ze geprobeerd met een betonnen muur de geluidsoverlast terug te dringen, maar dit was niet afdoende, mede doordat de machines dicht bij klaslokalen stond.

De schooleiding vond het geen acceptabele oplossing dus besloot men de Acoustiblok All Weather Sound Panels te installeren. Deze werden tussen I-profielen geplaatst rondom de ventilatoren. De panelen werden gemakkelijk bevestigd met RVS bouten. ! Paneel werd bevestigd als een deur, waardoor toegang voor onderhoud mogelijk bleef.

De testresultaten hieronder laten zien dan de Acoustiblok All Weather Panels een geluidsreductie opleveren van maar liefst 18-40 dB. Het geluid wat mensen als storend ervaren werd verminderd met 70% – 93%

Acoustiblok All Weather Sound Panels® zijn door het speciale ontwerp bestenndig tegen de verschillende weersomstandigheden. De buitenkant is duurzaam, UV-bestendig, en gemakkelijk schoon te houden met water en zeep.

Acoustiblok All Weather Sound Panels® bieden de Ida Stewart school een betaalbare oplossing waardoor de schoolkinderen en de omwonenden kunnen genieten van een stillere omgeving.

Bekijk het volledige rapport

De airconditioner unit.staat ongeveer 15 meter van de buitenkant van het schoolterrein. staan binnen een . De Acoustiblok All Weather Sound Panels zijn binnen de betonnen muren , om de airconditioners heen.

Retirement Center AC Chiller Noise

This is a typical example of reducing noise problems from a chiller.

A retirement center had to reduce the chiller noise, both for the surrounding tenants and to comply to the EPC noise code limits.

Rather than move the chillers at great expense –which was their other option — the owners followed our reccomendations and installed the Acoustiblok All Weather Sound Absorbing Panels® on the outer side of the chiller area. We also suggested covering the adjacent reflective wall surface for maximum sound reduction; but even the outer side only installation resulted in more than the needed noise reduction.

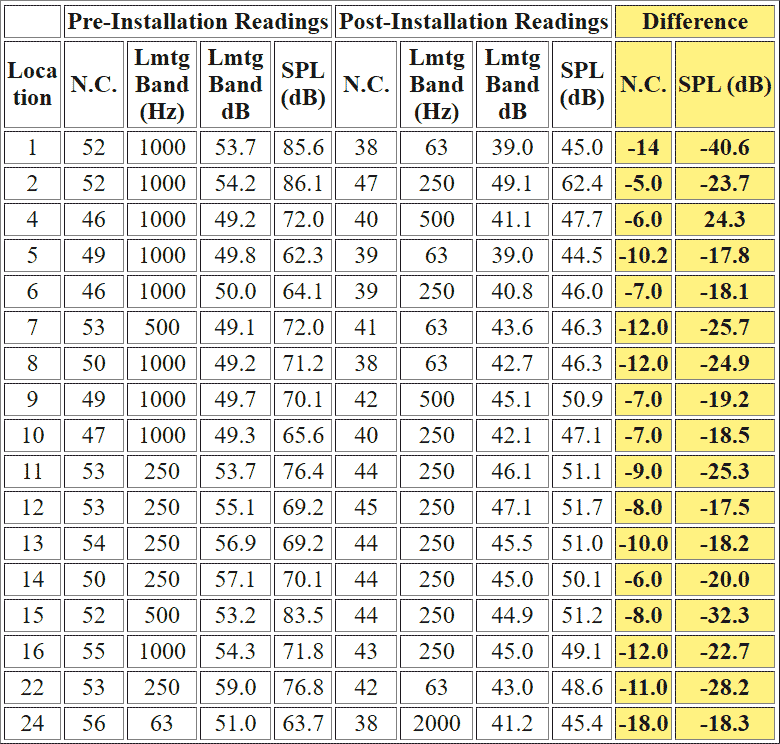

The report below indicates the exact reductions acquired from the panel installation:

VIEW THE FULL REPORT

Installation is simple and functional using 3″ aluminum I-beams and sliding panels down between them. This of course allows for easy removal if needed. Indeed a simple inexpensive solution to what could have been an astronomical expense.

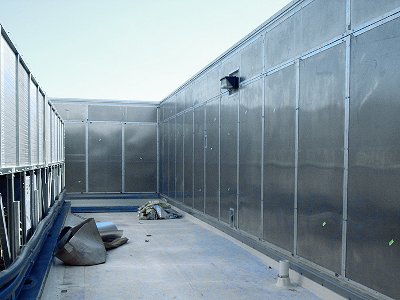

Other HVAC Examples

Attaching panels to existing walls will also absorb noise. The closer to the unit and the higher the better.

The panels may be hung by their eyelets or screwed directly through the eyelets, i.e. TAPCON®.

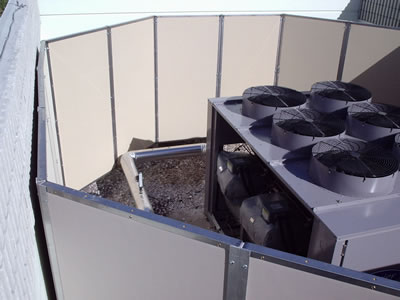

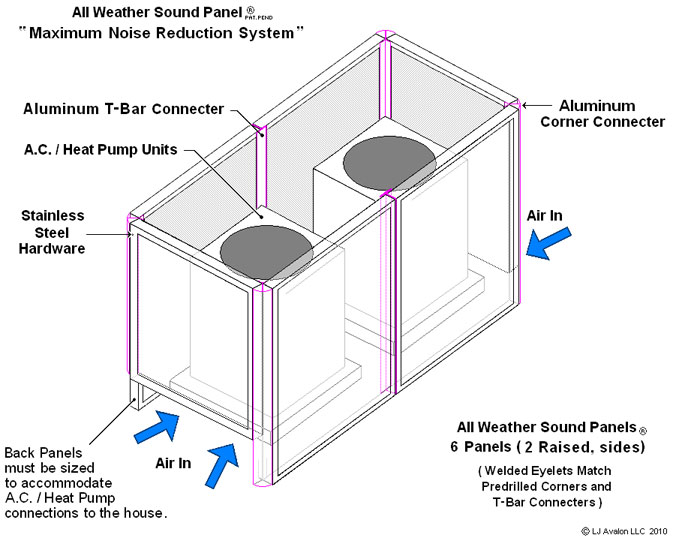

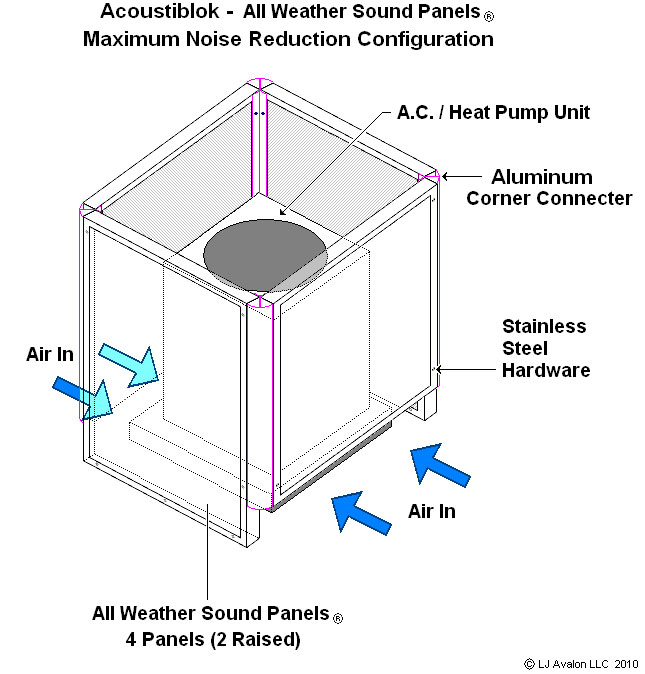

Boxing in the unit (leaving adequate spaces for cooling air flow) will result in an immediate sound level reduction. The amount is relative to how high above the noise the panels are and any other reflective areas which should also be covered.

Residential air conditioning / heat pump noise

No more waking up every time the unit kicks on or losing rental tenants because of the noise. Higher density building means more complaints about the noise, but it can be resolved.

In March 2009 I purchased a new furnace and heat pump. Unfortunately my neighbour’s kitchen and eating area, which have windows that open, are located on the other side of the fence. I have been reluctant to use my heat pump much, due to compressor start-up noise, fan noise, and above all, defrost cycle noise. I have spent many hours on the internet looking for a good sound control solution. Almost all sound fences require installation of posts, dug into the ground, with sound panels installed between them. A permanent fence presents a problem for access to the heat pump for servicing. A moveable soundfence would be ideal. I finally found the Acoustiblok website, and read about the all weather sound panels. I purchased four 4ft x 6ft all weather panels. I stood the panels upright, and put one against the house wall to absorb reflective sound. The other three were placed around the heat pump, with the rear panel 24 inches away, and the two side panels approximately 18 inches away. I left the front open for air intake, since it faces my backyard. I am very impressed with the quality and rigidity of the panels. The sound absorption is incredible. My friends say the noise level has been cut by at least 50 per cent. I have had no more comments from my neighbour, and now have peace of mind, knowing that I don’t have to feel guilty using my heat pump.
Thank you Acoustiblok for making such a great product.
Harold S. – B.C., Canada

Noise reductions are easily reduced by installing panels on the open sides. A PVC fence (or any fence) may be used to attach the panels to (on the inside) leaving a space at the bottom between panels and ground for cool air intake, if required.

The higher you can go, the better, and of course cover the surrounding walls as well. Always ensure air intake at the bottom of the fence to allow fresh cool air for the condensers which blow vertical and take in air from the sides. Also, do not block the air flow from the exhaust fan. Our panels are paintable.

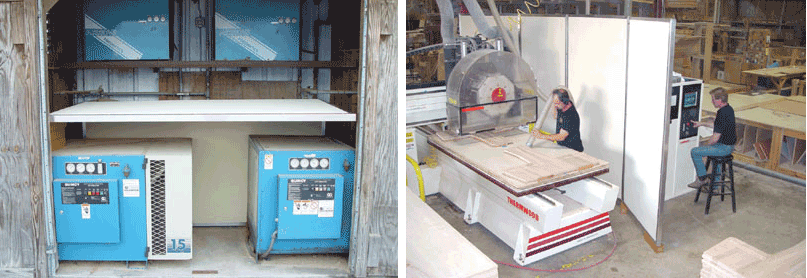

Industrial Applications

Exorbitant noise levels cause many problems in industry today. Tension, inability to communicate or concentrate, reduced productivity, even loss of hearing are just a few. It is a serious problem, and one, that can become expensive if O.S.H.A. wants to exert its authority regarding noise levels in the workplace.

Reducing noise is in the interest of labor and management. For many years, (inside climate controlled clean work places) industry has used and realized the benefits of the sound absorbing panels. These panels, however, are not in any way capable of withstanding industrial environments. And while there are “sound blocking” quilts and other “acoustical blocking” products for industrial use, they do very little actual absorbing of the sound energy, thus the sound continues to reflect or bounce around the air until it eventually (after much annoyance) decays. “Sound blocking” is different from “sound absorbing” but these panels do both very well.

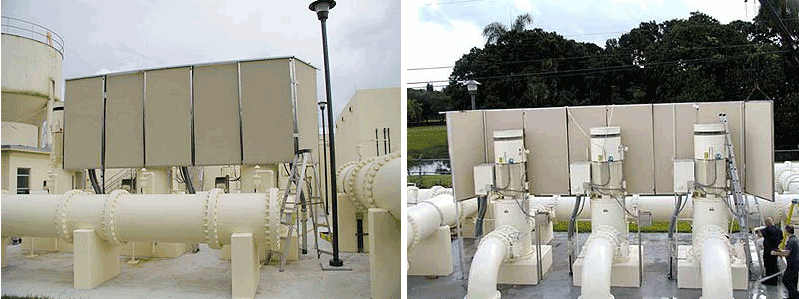

Pumping Stations

Where once the whine from pumps may not have been a problem, neighborhoods are encroaching, complaining, and realizing what the EPC will do for them at no charge. As the pumps require service access and, many times, air cooling, it has been very difficult to resolve the problem.

Now however, many municipalities are using Acoustiblok All Weather Sound Panels®, not only blocking noise, but absorbing the noise rather than reflecting it as solid barriers do, with an NRC (Noise Reduction Coefficient) of 1.00, the highest achievable.

Acoustiblok panels are typically mounted between 3″ aluminum I-beams, commonly available in 25′ lengths, and may be easily removed for service access.

Power Plants

As most are now aware, OSHA is more aggressively enforcing noise limits in the power generating industry. While one may build permanant enclosures around equipment, accessing it for service and providing air flow is very difficult.

Acoustiblok All Weather Sound Absorbing Panels® however, are easily configured within 3″ aliminum I-beams or 2″ angle iron cage like structures, easy to build, change, lift up, or add on to.

The NRC of Acoustiblok panels is virtually perfect (NRC 1.00). There are two versions of panels — one with STC of 30, the other with STC of 32. The unique thing about the All Weather Panel, is that they do very well under 100 Hz, where most noise abatement rolls off drastically.

Pool And Gymnasium

These panels are perfect for noisy pool areas where high moisture causes mold and chlorine causes deterioration and color changes in the typical cloth panels. They can be hung vertically from the ceiling as baffles (both sides are covered and absorbing), or attached by several methods on walls where echoes and sound reflections are causing high noise levels. You will be amazed at the drop in tension people experience when the noise level is significantly reduced. Gymnasiums using the washable “Acoustiblok All Weather Sound Absorbing Panels®” will be substantially more useable for many functions that require more audibility, i.e., sports events, assembly meetings, and music presentations. Chlorinated water, dirt, soiling, dust, water, U.V. light are not a problem for this amazing product. Even food will wash off.

Another advantage of this unique all weather, lightweight panel is their ease of mobility, allowing you to move them where needed without skilled labor.

Marine Applications

These panels are ideal for engine rooms, generator areas, floor boards and other noise prone areas. Hot, humid salt air is not a problem for the “Acoustiblok All Weather Sound Panels®” Lightweight and easily removable, they allow quick access to covered areas.

Most marine engine room noise occurs in the lower frequencies and conventional noise absorbing products do little in actually blocking sound. “Acoustiblok All Weather Sound Absorbing Panels®” however not only do very significant sound blocking in midrange frequencies but also do even more as the frequency of noise is lower (see test results from 100 Hz).

It is important to remember that this panel both blocks and absorbs sound. The “STC” is “30” and the “NRC” is “1.00” (See test results). A new fire tolerant “sound absorbing only” panel is available which uses non flammable parts. Light reflective in appearance for dark engine rooms and sound absorbing on both sides. NO fabric covers, all metal construction! Call us for details.

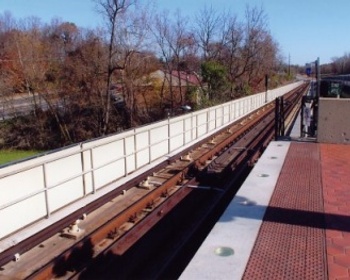

Rail Lines / Mass Transit

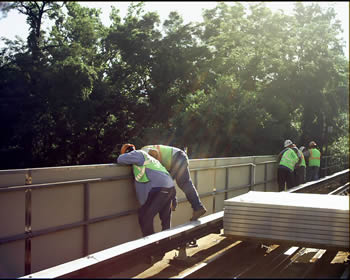

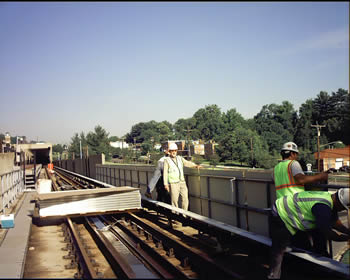

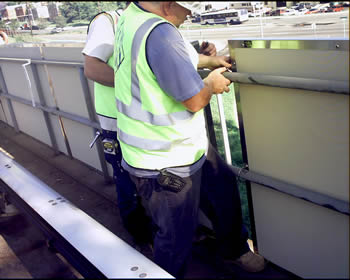

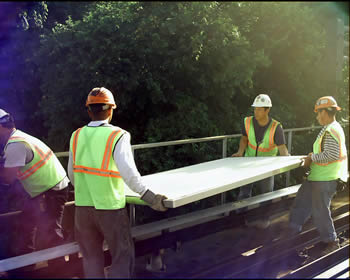

Recently, Acoustiblok® All Weather Sound Panels® were successfully used to resolve a noise problem on a new rail line running through a community in Washington, DC. The company building the rail line is L.G.S., a joint venture of Lane Construction, Granite Construction, and Slattery and Skanska, Inc.

The panels were easily attached through stainless steel U-bolts to an existing railing, eliminating the need for a very expensive permanant concrete barrier. In addition, the concrete barrier would reflect the sound back, hitting the higher part of the train and then reflecting over the top of the wall into the community. Thus the value in the absorption of the sound, and not just the blocking.

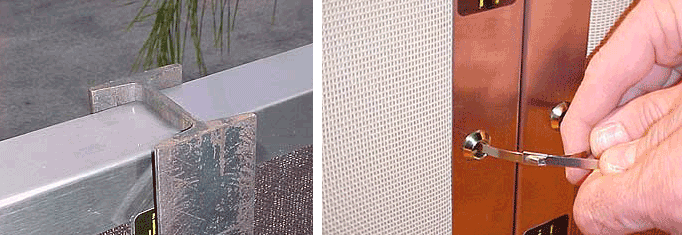

Installation Methods

  • Between 3″ Aluminum I-beams (as shown)
  • Wire tying together through eyelets with nylon or stainless steel ties (non over-head suspension)
  • Hanging from eyelets on edges (use appropriate strength cable) as a baffle
  • Screwed through eyelet holes in edges to wall (non-rusting screwing recommended)
  • As they are rigid, panels can be self- supporting to enclose noise. (allow for cooling of equipment if required)

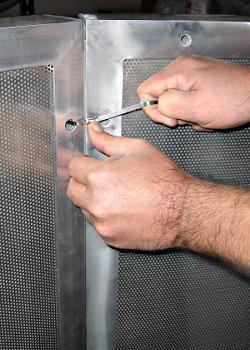

  • Connected edge to edge with steel ties (as shown)
  • Use all eyelets when mounting or suspending.
  • If screwing to exterior wall, use non-corroding screws. When tying panels together (non-overhead suspended), use strongest nylon wire tie possible, stainless steel tie, non-corroding cable, or tie wire of appropriate strength.

Overhead Suspension should be with very adequate cable or wire as during worst wet conditions panel could weigh over 100 lbs.

Suspending panels from other panels should not be done without supporting with appropriate cables from lower units back up to top ceiling or bar joists.

Air Flow:  Always ensure adequate flow if enclosing machinery that develops heat. Air will not easily flow through a panel.

NOTE:  We are continuously testing this product and it is designed for all weather conditions. However, in extreme weather conditions there is a possibility of cosmetic blemishes occurring with the product. These cosmetic blemishes will not affect the acoustical properties in the product.

HURRICANE PANEL SPECIFICATIONS

Read the PDF drawing showing all panel dimensions
Read the PDF ManuSpec Specification Data

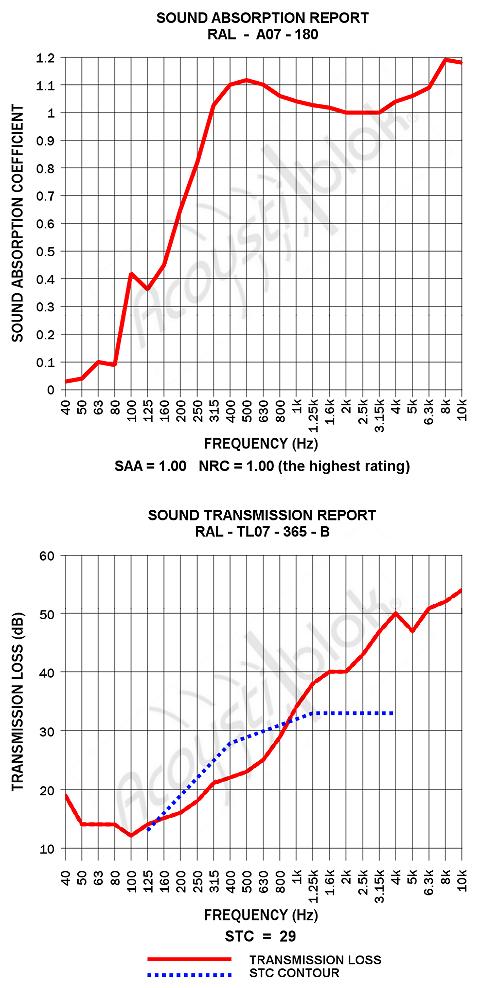

NRC (Noise reduction coefficient)1.00 (Riverbank Acoustical Laboratories)*
STC (Sound Transmission Class)29 (Riverbank Acoustical Laboratories)*
Gross dimensionsUp to 48″(1.22m) x 144″(3.66m) x 2.423″(6.15cm), + 0.125″(3mm) custom sizes available on special order.
Weight104 lbs [47.6 kg]
Frame Construction0.125″(3mm) welded corrosion resistant 6063-T5 aluminum, mill finish, eyelets: 0.375″(9.5mm) (18 ea.)
Front Face0.040(1mm) corrosion resistant 5052-H32 aluminum alloy, 3/32″(2.4mm) round holes staggered on 5/32″(3.9mm) centers
Back Face0.032(0.80mm) corrosion resistant 5052-H32 aluminum alloy, mill finish.
* per Riverbank Acoustical Laboratory in compliance with ASTM designations E90-02, E 413087, and other pertinent standards.

ARCHITECTURAL SPECIFICATIONS

View the PDF file with architectural specifications & acoustic data.

Acoustiblok All Weather Sound Panels ®

A high STC & NRC sound panel capable of outdoor exposure in full UV and weather. Acoustic ratings: STC 29 and NRC 1.0. Corrosion resistant; 6063-T5 welded frame and 5052-H32 facing, aluminum alloys. UL 723 Class A fire rated, flame spread 0, smoke developed 0. Static Wind Load Tested to 271 mph (188 psf) [436 km/h (917 kg/m2)].

ACOUSTICAL PROPERTIES (STANDARD PANEL)
